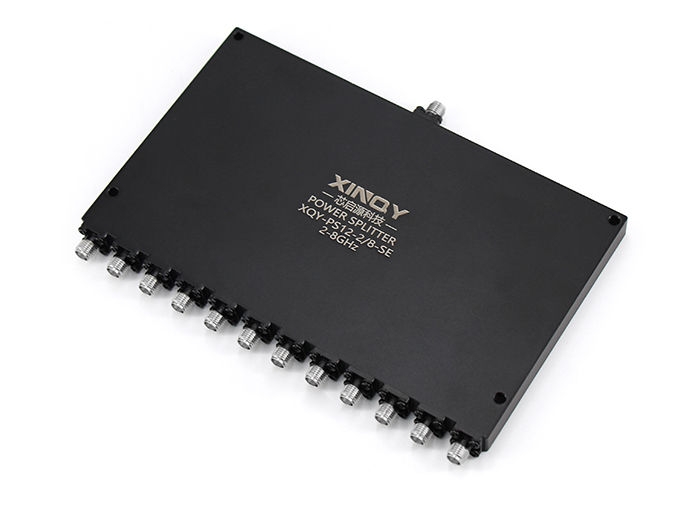

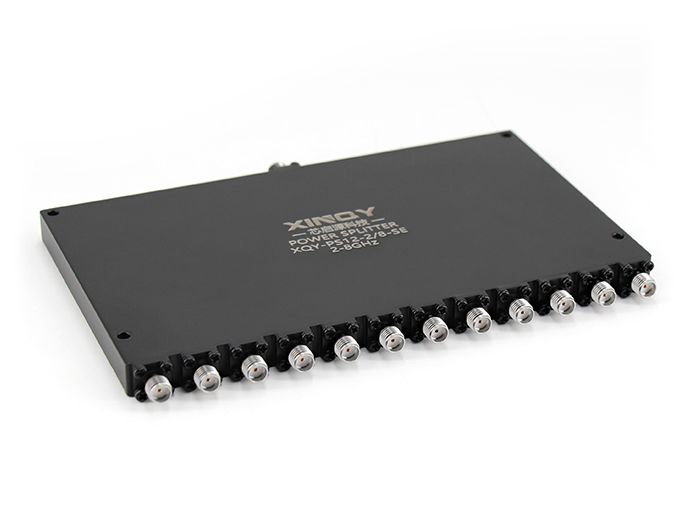

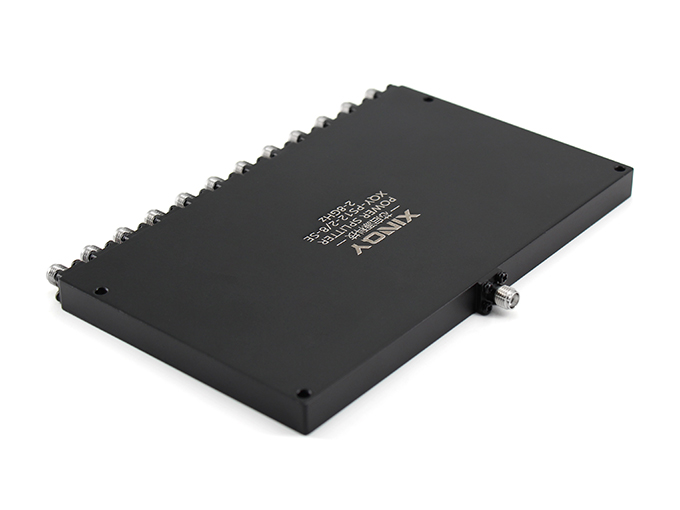

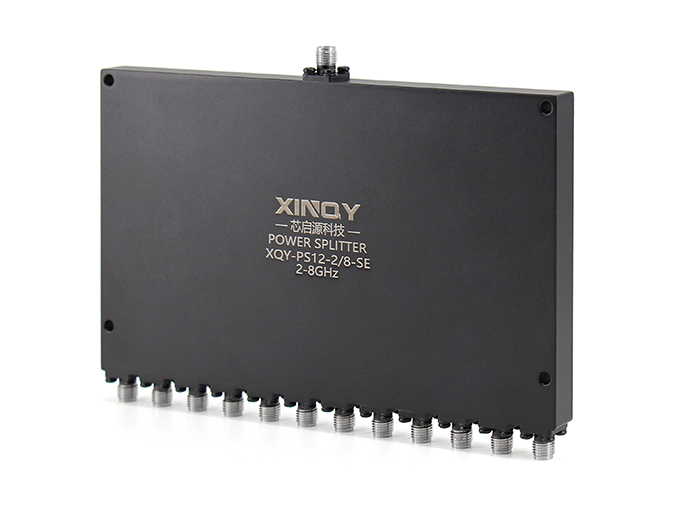

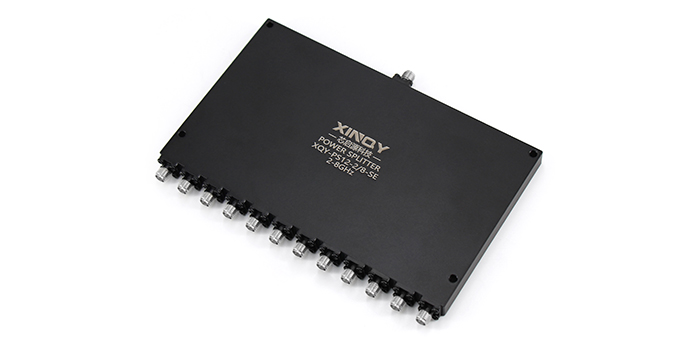

一分十二功分器/合路器

XQY-PS12-2/8-SE

【產品名稱】一分十二功分器/合路器

【頻率范圍】2000~8000MHz

【接頭類型】SMA母頭-不銹鋼

【表面處理】黑色/藍色烤漆

【外形尺寸】156*92*10mm

【定制服務】連接器類型、頻率均可定制




詳情內容請向下滑動查看↓↓↓
訂購咨詢 關注芯啟源
快速下單

產品指標

項目/Project指標/Indicators
頻率范圍 Frequency Range

2000~8000MHz

插入損耗 Insertion Loss≤1.6dB（未含理論損耗 Excluding theoretical loss 10.8dB）
合路端駐波 Combined port VSWRTyp.1.26 / Max.1.45
分配端駐波 Distribution port VSWRTyp.1.18 / Max.1.25
隔離度 IsolationTyp.25dB / Min.18dB
幅度平衡 Amplitude Balance
≤ 0.6dB
相位平衡 Phase Balance±6°
阻抗 Impedance50 Ohms
端口接頭 Input/Output ConnectorsSMA-Female
承受功率 Power Rating分路器用時30W,合路器用時2W
工作溫度 Operation Temperature-45℃ ~ +85℃
表面處理 Surface Finishing藍色/黑色烤漆
外形尺寸 Outline Dimensions156*92*10mm
重量 Weight340g

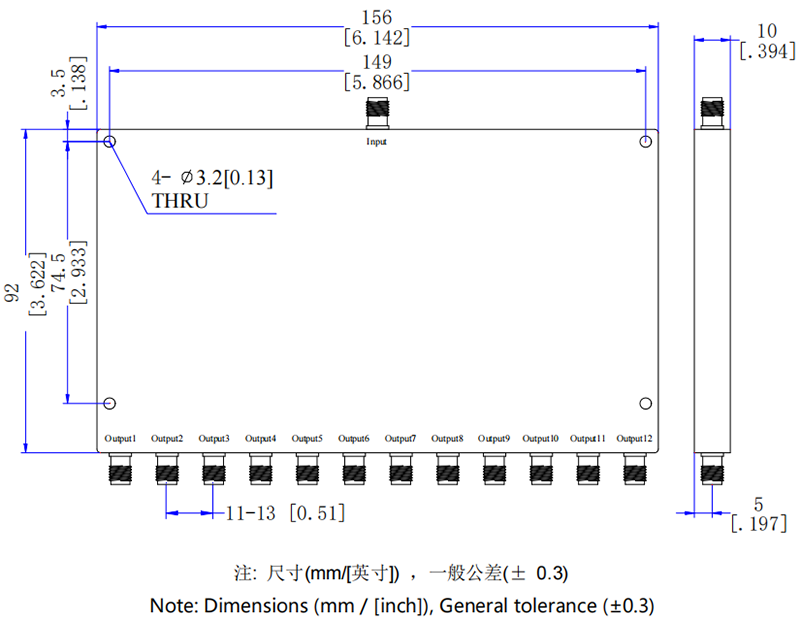

產品規格


產品細節

  • 產品優勢

    產品內部釆用優質高頻板材以及精密的內腔設計，完全自主設計研發、生產，指標優異、低駐波、低插損、高隔離、耐腐蝕、高機械可靠性

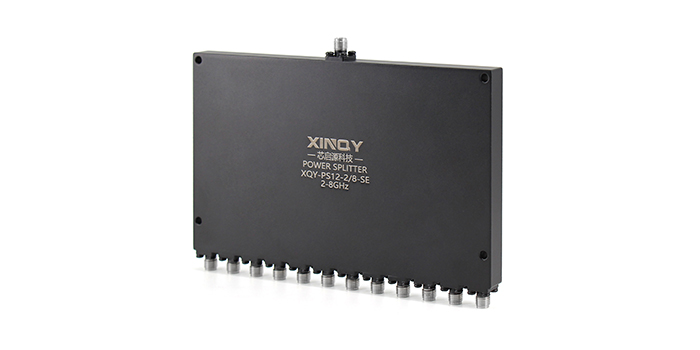

  • 外殼工藝

    外殼釆用黑色/藍色烤漆工藝，具有較高的機械可靠性、耐磨性、耐腐蝕性

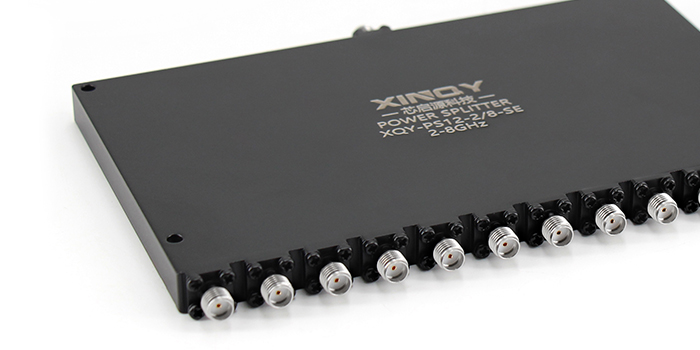

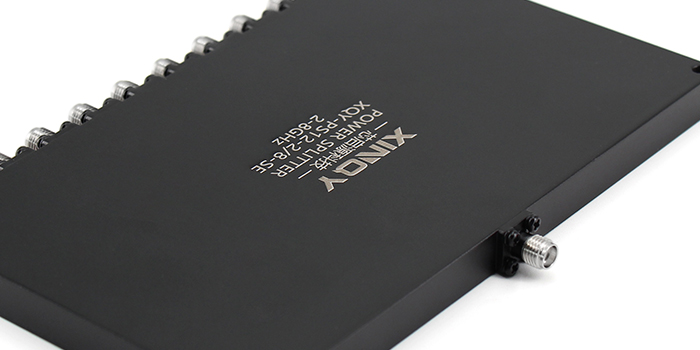

  • 連接器

    自主研發設計、生產的高頻不銹鋼連接器，耐磨損、耐腐蝕、使用壽命長

  • 定制服務

    可定制頻率范圍、插入損耗、駐波比等指標，可定制連接器類型
