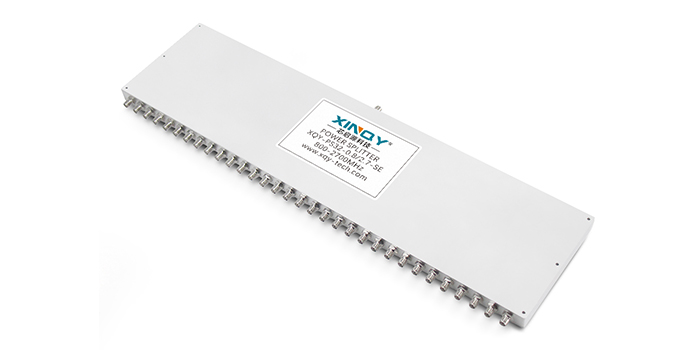

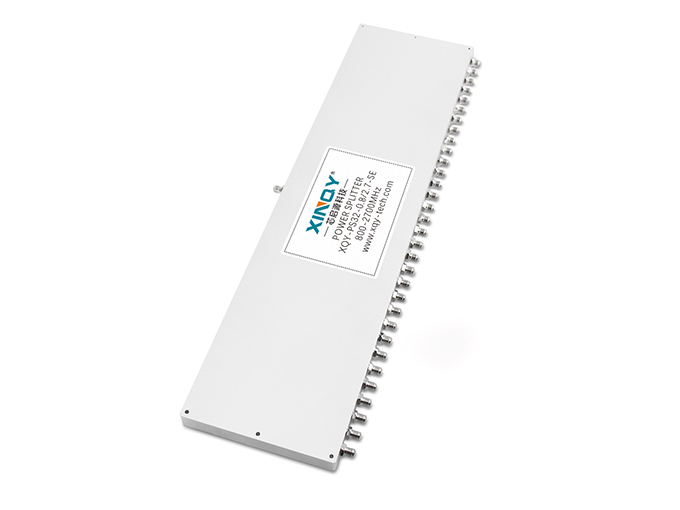

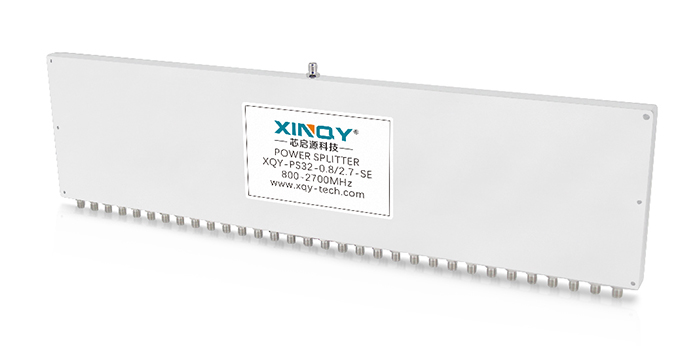

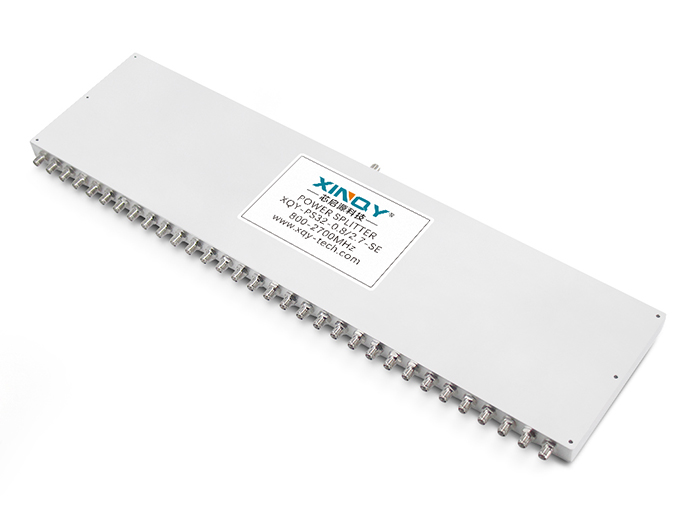

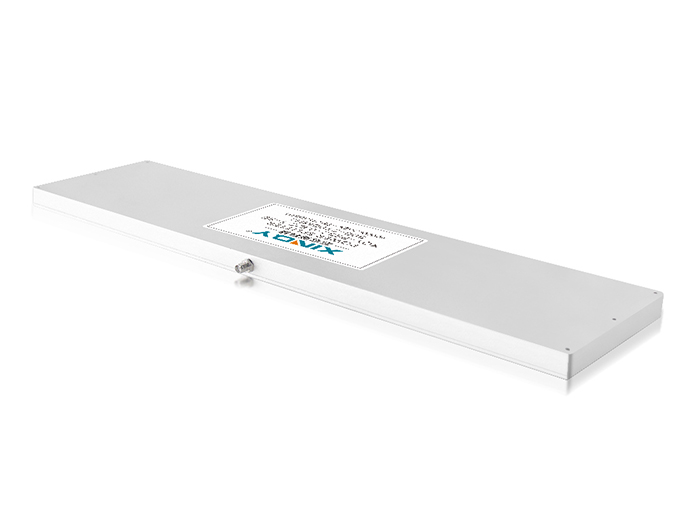

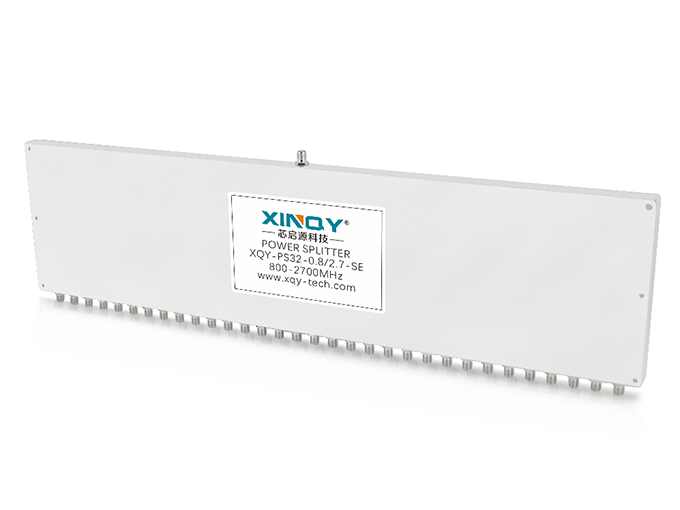

一分三十二功分器/合路器

XQY-PS32-0.8/2.7-SE

[產品名稱]一分三十二微帶功分器/合路器

[頻率范圍]800~2700MHz

[接頭類型]SMA型母頭-不銹鋼

[表面處理]噴砂本導

[外形尺寸]430*110*14mm

[定制服務]連接器類型、頻率均可定制

詳情內容請向下滑動查看↓↓↓



詳情內容請向下滑動查看↓↓↓

產品手冊下載

產品規格書點擊下載
訂購咨詢 關注芯啟源
快速下單

產品指標

項目/Project指標/Indicators
頻率范圍 Frequency Range

800~2700MHz

插入損耗 Insertion Loss≤1.8 dB(未含理論損耗 Excluding theoretical loss 15.0 dB)
合路端駐波 Combined port VSWRTyp.1.15 / Max.1.45
分配端駐波 Distribution port VSWRTyp.1.15 / Max.1.25
隔離度 IsolationTyp.26dB / Min.18dB
幅度平衡 Amplitude Balance
≤ 0.5dB
相位平衡 Phase Balance±8°
阻抗 Impedance50 Ohms
端口接頭 Input/Output ConnectorsSMA-Female
承受功率 Power RatingSplitter 20W(功分器用時);Combiner 1W(合路器用時)
工作溫度 Operation Temperature-45℃ ~ +85℃
表面處理 Surface Finishing黑色烤漆 Black Paint
外形尺寸 Outline Dimensions47*24*10mm
重量 Weight32g

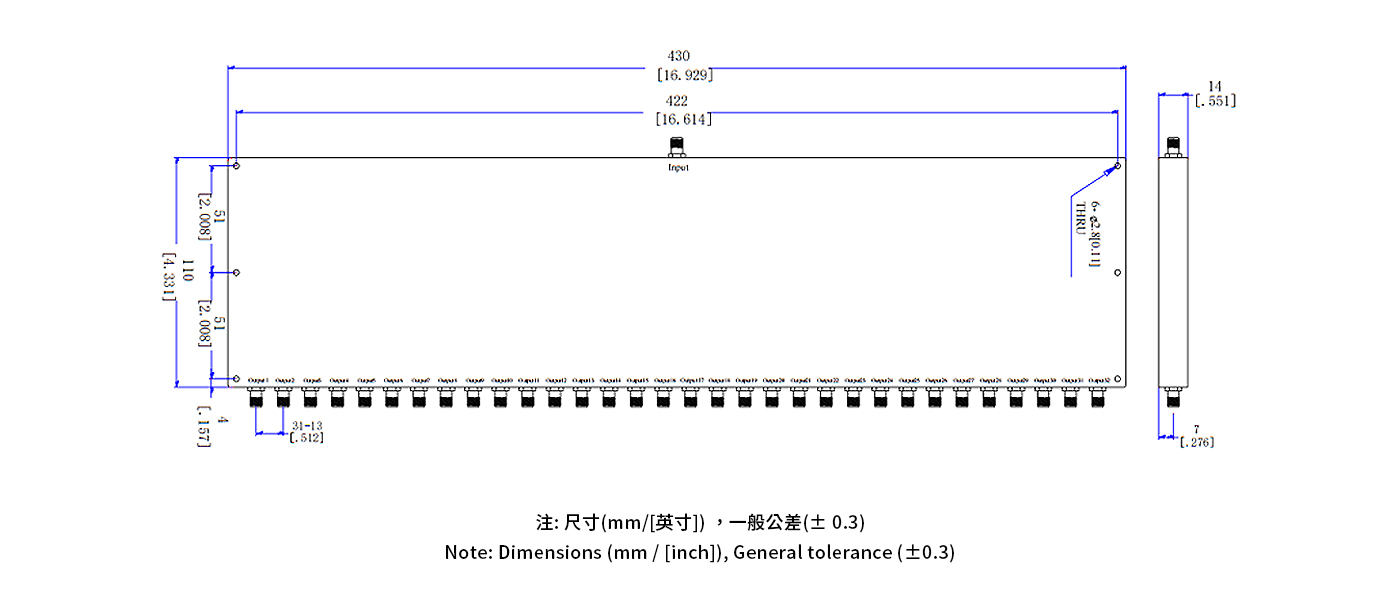

產品規格


產品細節

  • 產品優勢

    產品內部采用優質高頻板材以及精密的內腔設計,完全自主設計研發、生產,指標優異、低駐波、低插損、高隔離、耐腐蝕、高機械可靠性

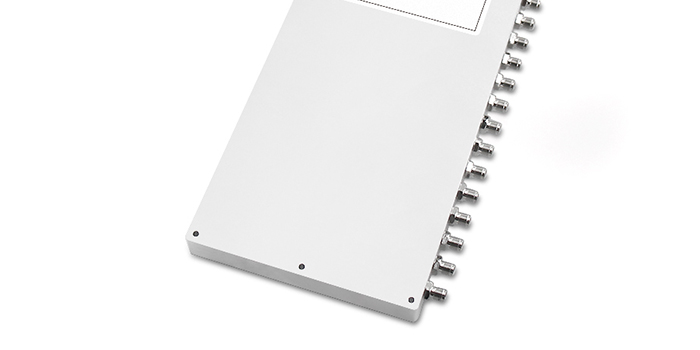

  • 外殼工藝

    外殼采用噴砂工藝,具有較高的機械可靠性、耐磨性、耐腐蝕性

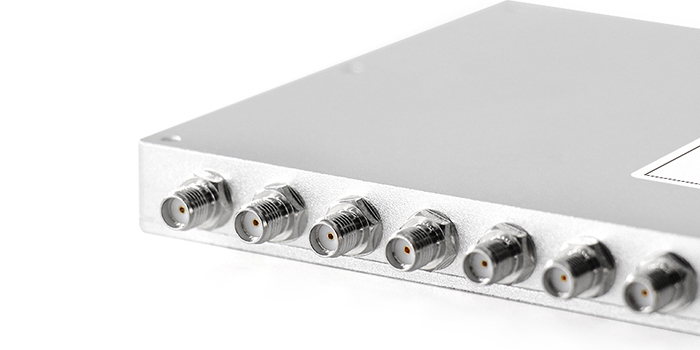

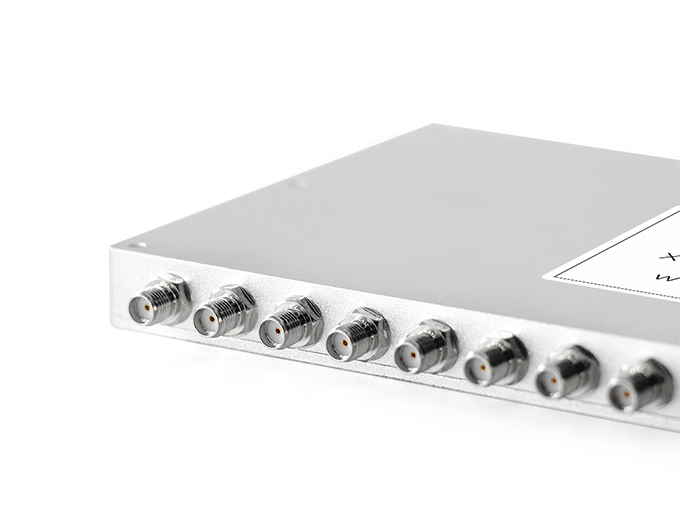

  • 連接器

    自主研發設計、生產的高頻不銹鋼連接器,耐磨損、耐腐蝕、使用壽命長

  • 指標定義

    可定制頻率范圍、插入損耗、駐波比等指標,可定制連接器類型
