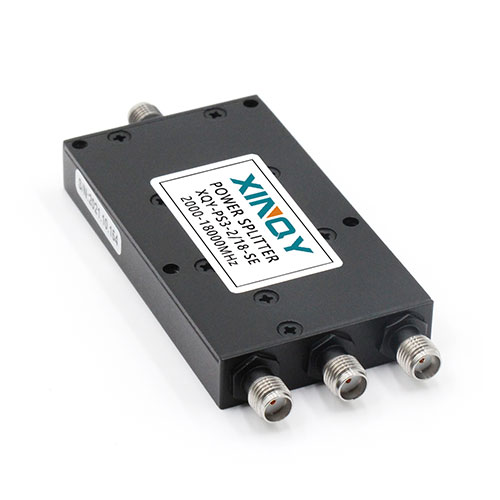

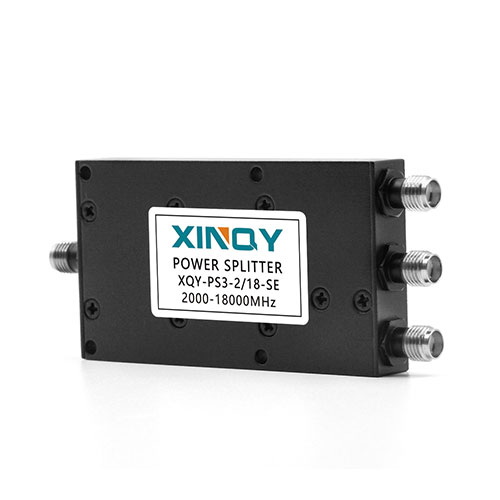

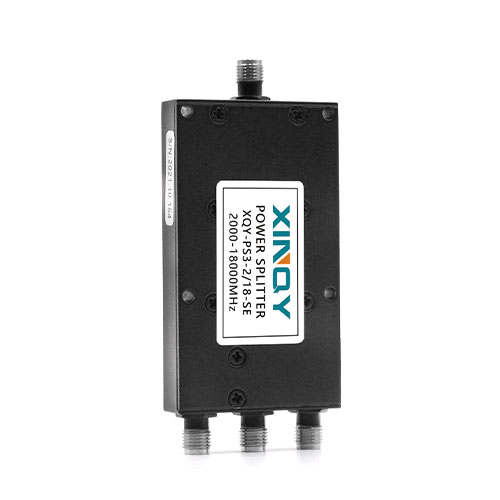

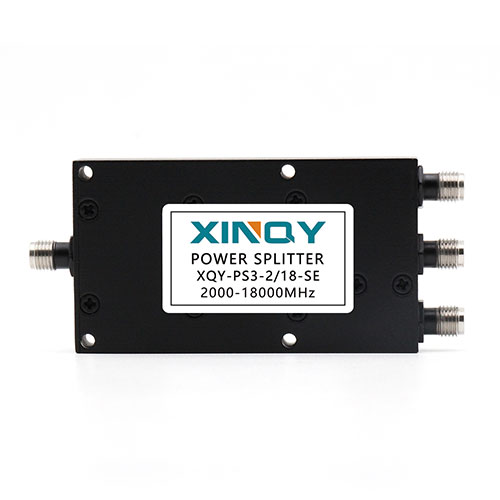

一分三功分器/合路器

XQY-PS3-2/18-SE

【產品名稱】一分三微帶功分器/合路器

【頻率范圍】2000-18000MHz

【接頭類型】SMA型母頭-不銹鋼

【表面處理】黑色烤漆

【外形尺寸】70*39*10mm

【定制服務】連接器類型、頻率均可定制

詳情內容請向下滑動查看↓↓↓



詳情內容請向下滑動查看↓↓↓

產品手冊下載

產品規格書點擊下載
訂購咨詢 關注芯啟源
快速下單

產品指標

項目/Project指標/Indicators
頻率范圍 Frequency Range

2000~18000MHz

插入損耗 Insertion Loss≤1.6dB（未含理論損耗 Excluding theoretical loss4.8dB）
合路端駐波 Combined port VSWRTyp.1.28 / Max.1.7
分配端駐波 Distribution port VSWRTyp.1.24 / Max.1.5
隔離度 IsolationTyp.25dB / Min.16dB
幅度平衡 Amplitude Balance
≤ 0.6dB
相位平衡 Phase Balance±10°
阻抗 Impedance50 Ohms
端口接頭 Input/Output ConnectorsSMA-Female
承受功率 Power RatingSplitter 20W（功分器用時）；Combiner 1W（合路器用時）
工作溫度 Operation Temperature-45℃ ~ +85℃
表面處理 Surface Finishing黑色烤漆 Black Paint

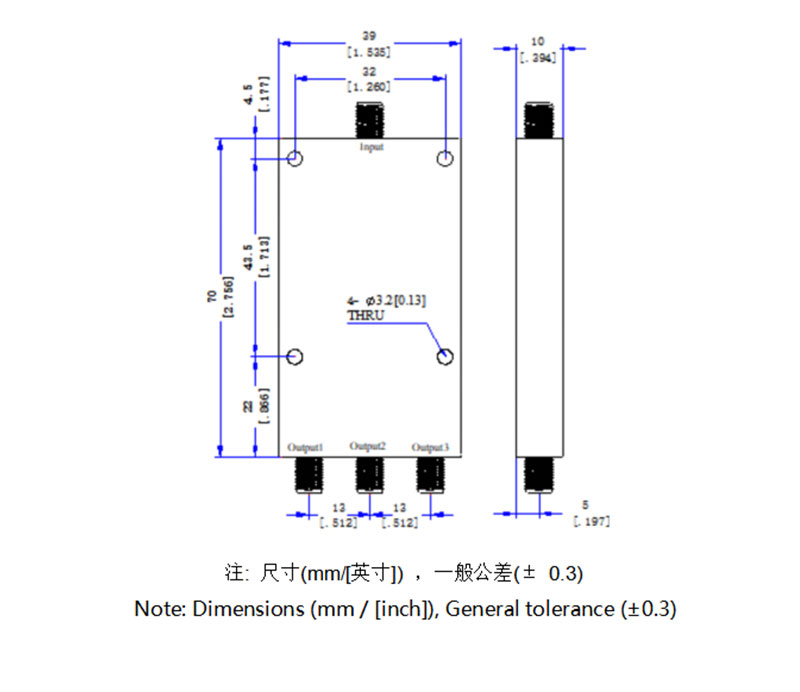

外形尺寸 Outline Dimensions70*39*10mm
重量 Weight90g


產品規格


產品細節

  • 產品優勢

    產品內部釆用優質高頻板材以及精密的內腔設計，完全自主設計研發、生產，指標優異、低駐波、低插損、高隔離、耐腐蝕、高機械可靠性

  • 外殼工藝

    外殼釆用鋁合金烤漆工藝，具有較高的機械可靠性、耐磨 性、耐腐蝕性

  • 連接器

    自主研發設計、生產的高頻不銹鋼連接器，耐磨損、耐腐 蝕、使用壽命長

  • 指標定義

    可定制頻率范圍、插入損耗、駐波比等指標，可定制連接器類型
