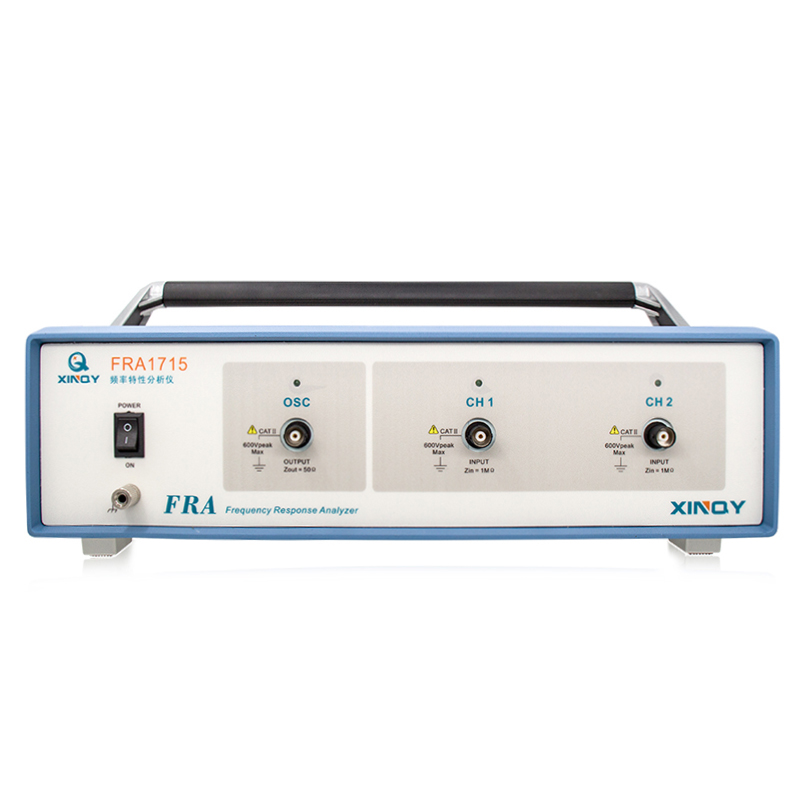

頻率特性分析儀，俗稱掃頻儀，是一種常用的電子測量儀器，主要用于測量網絡(電路)的頻率特性。它在電子設備測試和實驗室研究中扮演著重要的角色。然而，使用掃頻儀并不僅僅是簡單地進行測量，而是需要理解其中的基本概念和技巧，以保證準確的測量結果。本文將詳細介紹掃頻儀的功能原理、基本測量原理以及注意事項，幫助讀者更好地理解和應用頻率特性分析儀。

　　功能原理：掃頻儀作為一種網絡測量儀器，其工作原理與示波器有所不同。掃頻儀首先產生一個幅度恒定、頻率線性變化的掃頻信號，通過掃頻信號的作用，可以測量被測網絡在不同頻率下的輸出信號幅度。掃頻儀通過檢波器將被測網絡輸出信號的幅度檢測出來，并與示波管的垂直偏轉相對應，從而在示波管顯示屏上描繪出被測網絡的幅頻特性曲線。

　　基本測量原理：掃頻儀中的鋸齒波信號起到關鍵作用。它在控制示波管電子束水平掃描的同時，也控制高頻正弦波振蕩器的頻率。通過鋸齒波的正程期形成掃頻信號，逆程期形成一個零電平的直流信號。因此，掃頻儀輸出的掃頻信號是間歇的。由于鋸齒波信號的瞬時點與示波管的水平位置相對應，掃頻信號的瞬時頻率與示波管水平方向的幾何位置具有相對應關系，從而使得示波管的水平標尺代表頻率軸。每次掃描鋸齒波，被測網絡的幅頻特性就會被顯示一次，由于掃描頻率較高，顯示屏每秒可顯示多次，形成連續(xù)發(fā)光的曲線。

　　注意事項：在使用掃頻儀時，除了關注儀器的使用方法外，還需要注意被測網絡的基本特征。如果不注意被測網絡的特性，可能會導致測量錯誤或產生莫名其妙的現象。確保被測網絡在測量過程中保持原有特性，以獲得真實可靠的測量結果。

　　頻率特性分析儀，作為電子測量中的重要工具，為我們提供了測量電路頻率特性的有效手段。通過了解掃頻儀的功能原理和基本測量原理，以及注意事項，我們能夠更好地應用掃頻儀進行準確的頻率特性測量
