想知道“什么是有源功分器”，我們先了解“什么是功分器”。

功分器在微波電路中用途非常廣泛，特別是在相控陣/固態功率合成如火如荼的今天，幾乎每個微波產品里都有它的身影。功分器又稱功率分配器/合路器，是一種將一路輸入信號能量分成兩路或多路輸出相等或不相等能量的器件，也可反過來將多路信號能量合成一路輸出，此時可也稱為合路器。

功分器按輸出通常分為一分二（一個輸入兩個輸出）、一分三（一個輸入三個輸出）等。功分器的主要技術參數有功率損耗（包括插入損耗、分配損耗和反射損耗），各端口的電壓駐波比，功率分配端口間的隔離度、幅度平衡度、相位平衡度，功率容量和頻帶寬度等。常見功分器一般有二功分、三功分、四功分、八功分等。

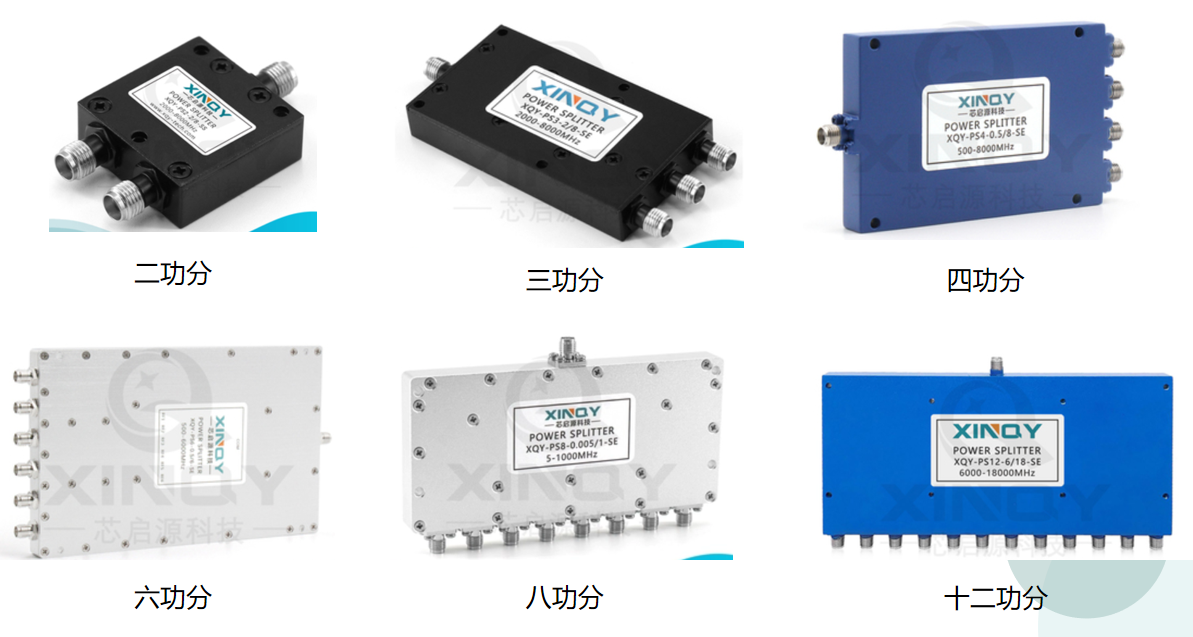

不同端口數量功分器

一、什么是有源功分器？

功分器從結構上一般分為：微帶和腔體兩種。腔體功分器內部是一條直徑由粗到細程多個階梯遞減的銅桿構成，從而實現阻抗的變換；微帶功分器則是幾條微帶線和幾個電阻組成，從而實現阻抗變換。

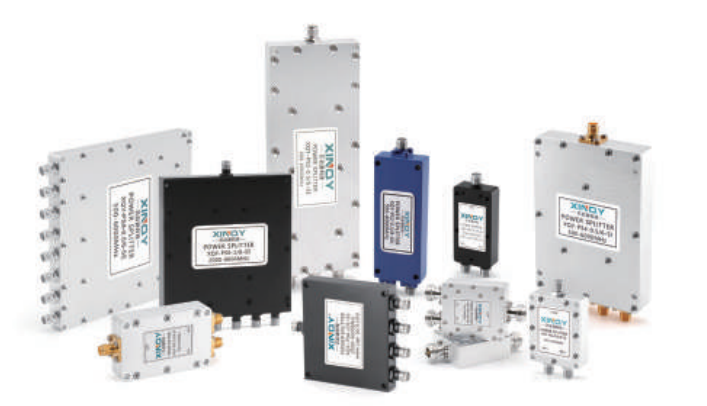

芯啟源微帶系列功分器

另外，根據是否需要外加電源才能正常工作，功分器可以分為有源功分器和無源功分器。

①有源功分器：必須要有外加電源才能正常工作。內部帶放大電路，對傳輸信號有增益，可彌補線路損耗，降低系統噪聲系數。主要缺點有功率容量較小，只能傳遞小信號。

②無源功分器：只需輸入信號，不用外加電源既能正常工作。核心優勢點是工作穩定、結構簡單、無需供電；缺點是接入損耗太大。

綜上可知，有源功分器系帶放大及直流饋電功能，可搭配有源天線使用，能有限彌補線路損耗，改善信噪比，特別適合微弱信號的分配，在GPS衛星導航領域有著廣泛的應用。

二、有源功分器應用

有源功分器是內部帶有信號放大功能的功率分配器，可以有效彌補線路損耗，改善系統信噪比，對于微弱信號的分配極具優勢。故而，有源功分器非常適用于衛星中頻信號通信。

一般而言，無源功分器有著較大的插入損耗。針對衛星通信這種應用，有時鋪設線路長，存在線路損耗大的情況，所以需使用放大器來彌補這些損耗。集有放大功能的有源功分器可以在進行信號分配的同時放大信號，有效彌補這些線路損耗。

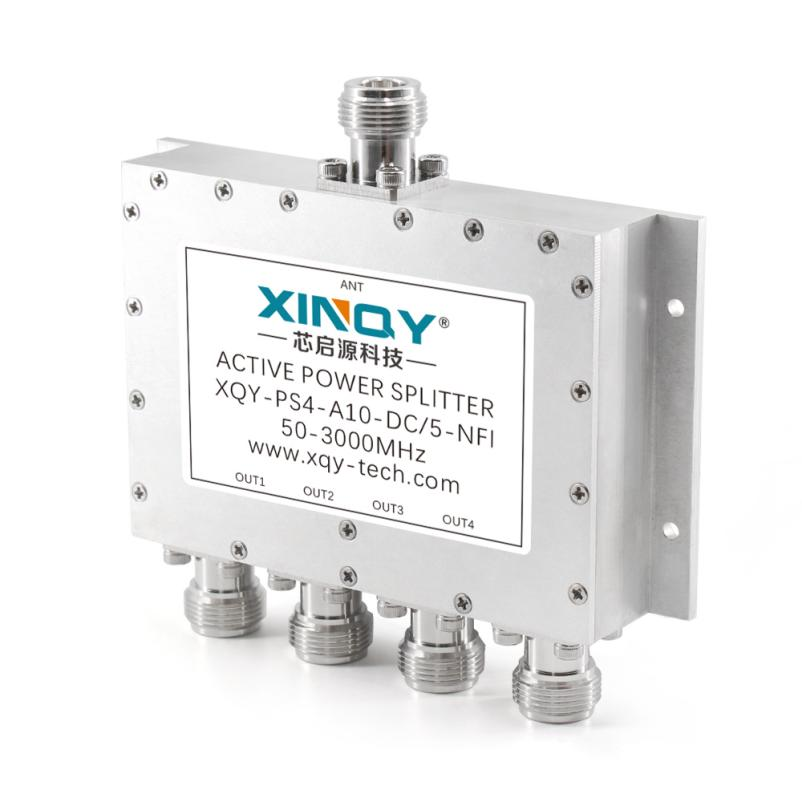

有源功分器實拍圖

例如，衛星電視接收系統中的多臺衛星接收機共用一面天線，它們之間的連接除了依靠電纜之外，還需要有源功分器來實現，并根據所接接收機的多少選用相對應的有源功分器。例如，接兩臺接收機就用二功分器，接四臺接收機就用四功分器。有源功分器通過信號放大器保證了每個端口的信號輸出質量，從而確保每一臺終端設備的信號接收穩定性，提升通信流暢度和體驗感。

三、有源功分器產品分享

前面介紹了這么多有源功分器的知識，相信有很多人會問“有源功分器可以入手哪款產品呢？”。這里小編給大家準備了一款今年剛推出的有源功分器新品——GPS有源功分器系列，來自于射頻微波領域的頭部品牌芯啟源。

大家都知道，以GPS為代表的衛星導航應用產業已逐步成為一個全球性的高新技術產業，普遍應用于地理數據采集、測繪、車輛監控調度和導航服務、航空航海、軍用、時間同步、機械控制、大眾消費應用等。由此，與衛星導航相關的測試設備、功能單元擁有很大市場需求，GPS有源功分器應運而生。

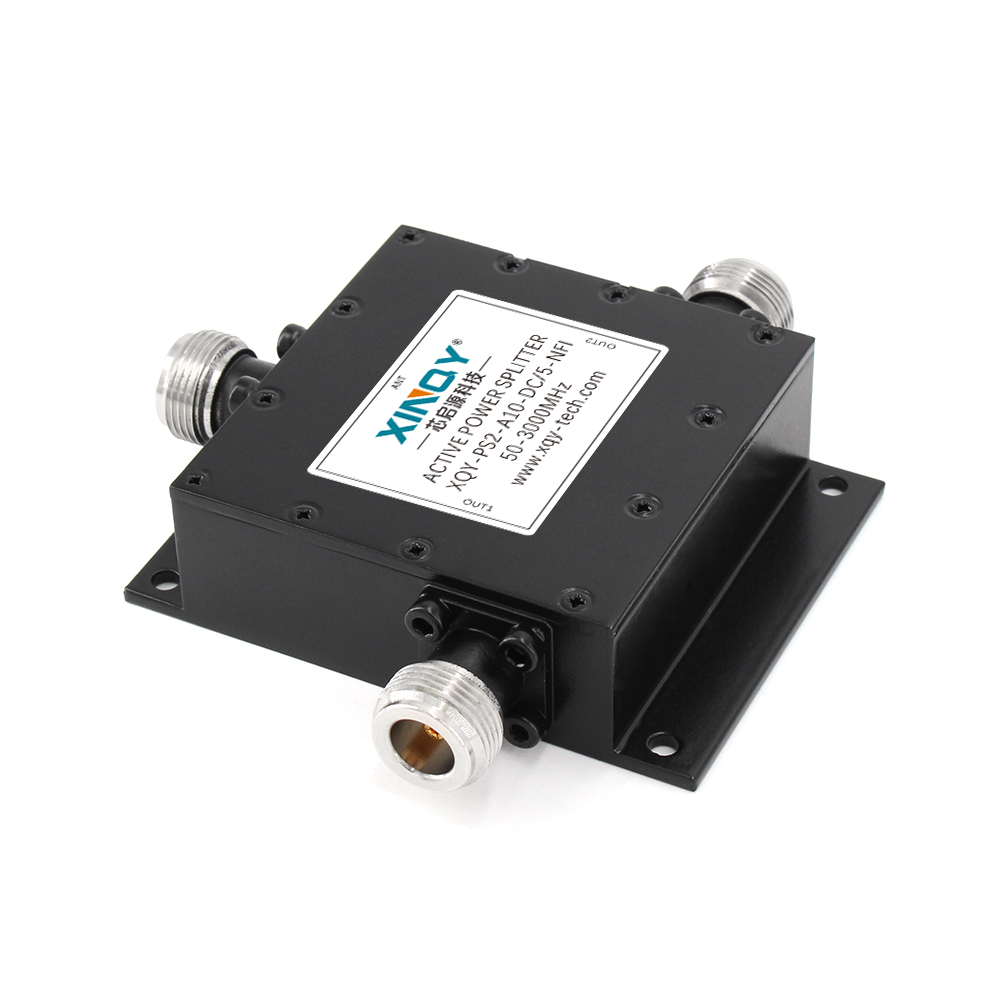

GPS有源功分器實拍圖

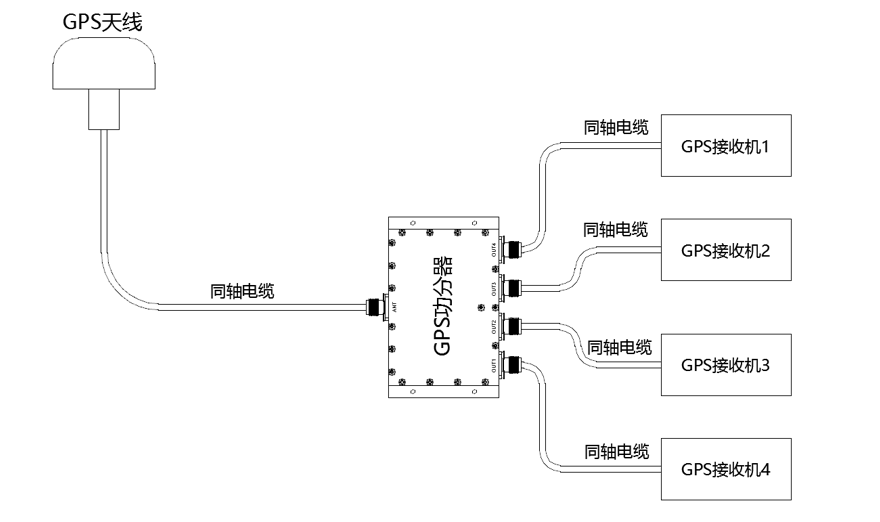

芯啟源推出的GPS有源功分器系列應用于衛星導航，將來自GPS天線的信號分配到多個GPS接收設備，以實現對GPS信號的共享，完美解決某些室內（如高鐵站、地鐵站、室內停車場、隧道等）信號覆蓋的問題。

該款GPS有源功分器支持2/4/8路衛星信號分配，支持GPS/QZSS-L1/L2/L5, QZSS-L6, GLONASS-G1/G2/G3， BeiDou-B1/B2/B2a/B3， Galileo-E1/E5a/E5b/E6, NavIC-L5， 以及 L波段衛星信號，多種接頭類型可選（SMA/TNC/N），支持自動直流端口供電選擇（無需額外處理接收設備直流）、支持天線掉線指示功能。如果你正在尋找一款應用于衛星通訊的有源功分器，芯啟源這款產品無疑是你的最佳選擇。

以上就是本次分享的全部內容，希望對眾多有源功分器用戶有所幫助。如果大家對于射頻微波、測試測量設備等相關領域有興趣歡迎下方評論區留言，小編將持續為大家分享相關硬核知識。
