射頻微波轉接器，也可稱為射頻同軸轉接（適配）器，是一種用來使各種類型的連接器相互匹配的器件，或者說是用于射頻連接器和射頻設備之間的連接。

射頻微波轉接器具有小駐波比、小插損的特性，對測試精度要求極高，而且傳輸頻率范圍很寬，主要用于雷達、通信、數據傳輸以及航空航天設備。儀器損壞或測試指標不穩定，多數情況下是轉接頭損壞或接頭不對引起的，所以選擇適合應用要求以及高質量射頻微波轉接器很重要。

射頻微波轉接器

本文主要對射頻微波轉接器類型以及功能應用做專業介紹，以及分享射頻工程師或測試人員選擇高質量射頻微波轉接器需要考慮的重要因素。

一．射頻微波轉接器的類型

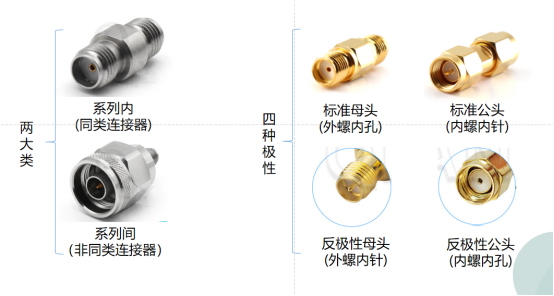

射頻微波轉接器主要分為兩大類，即系列內（同類連接器）和系列間（非同類連接器），能實現各種接頭系列間及系列內相互轉換。一般來說，可分為四種極性射頻微波轉接器，包括標準母頭（外螺內孔）、標準公頭（內螺內針）、反極性母頭（外螺內針）和反極性公頭（內螺內孔）。

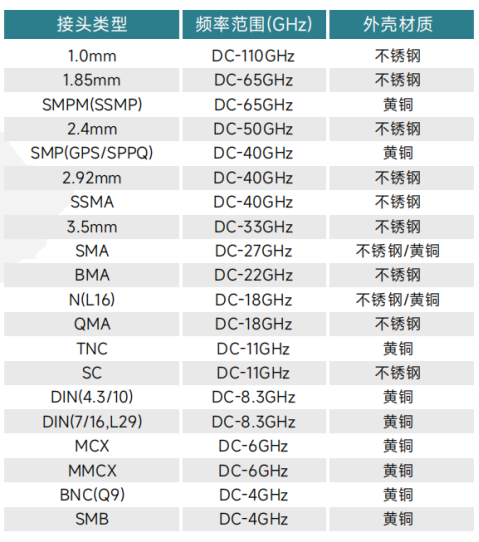

而射頻微波轉接器按接口類型來分，類型更是繁多，有1.0mm、1.85mm、SMPM、2.4mm、2.92mm、SSMA、3.5mm、SMA、BMA、QMA、TNC、SC、MCX、MMCX、BNC、SMB等。

不同的應用會有不同的要求或需求，大家可以根據您的具體應用需求，選擇相應插頭類型、極性的射頻微波轉接器。

二．射頻轉接器質量的指標

以下這些方面，是射頻工程師或測試人員在衡量射頻轉接器質量好壞的關鍵性能指標。

1.電壓駐波比VSWR：這是評估射頻轉接器很常見的性能指標。一般來說，VSWR越小，說明產品質量越好，選擇時最好保證射頻連接器在一定頻率范圍之內VSWR小于1.2。

2.插損和反射損耗：這兩個指標反映了轉接器在信號傳輸過程中的噪聲和衰減情況，越低越好。根據實際需求，選擇插損和反射損耗較低的轉接器，以確保信號質量和傳輸效率。

通常來說，射頻連接器的損耗相對會比較小，如果太大，說明質量有問題。一般在關注的頻率范圍之內損耗在0.1~0.5dB以內，選擇時最好注意下，不要超過這個范圍

3.使用（插拔）次數：這里的使用次數，是指插拔多少次之后，連接器的性能發生變化了。一般射頻連接器的插拔次數是 500 或 1000次，也會有要求更高的。如何看使用次數呢？建議在特定扭力/扭矩下進行，不然很難保證使用次數的要求。

4.適用應用環境：如果您的應用環境較為惡劣，例如高溫、高濕度或震動環境，建議選擇符合相關環境標準的轉接器，要考慮環境性能（氣候類別、密封、鹽霧）以及連接器耐久性（機械耐久性、高溫耐久性），確保其穩定可靠性能。

5.工作的頻率范圍：確定您需要轉接器覆蓋的頻率范圍。不同的應用會有不同的頻率要求，確保所選轉接器的工作頻率范圍與您的需求相匹配。

6.產品標準和認證：了解轉接器是否符合相關的國際或行業標準，并查看是否通過了相應的認證測試，這有助于確保轉接器的質量和性能可靠。

除了上述指標之外，射頻轉接器的機械性能（中心接觸件的固定性、連接器的機構強度以及振動、沖擊等），也是衡量射頻轉接器質量的指標，大家選擇時也要關注下，一般是和轉接器所用材質和生產工藝有關。

三．選擇業內知名品牌很重要

射頻微波轉接器作為射頻微波信號傳輸中的重要部件，對于產品的質量和穩定性要求極其高，所以推薦選擇知名品牌的產品或有良好信譽的供應商，一方面產品本身性能有保證，而且同時還可以提供更可靠的產品和售后服務支持。

以芯啟源舉例來說，是專注于射頻微波產品及測試測量設備研發、生產和銷售的高新技術企業，擁有專業精湛的研發隊伍，有獲得國家高新技術企業認證及ISO9001：2005質量管理體系等多項專業資質認證。目前，公司已經擁有豐富的相關產品系列，技術水平已媲美國外高端產品。

其推出的射頻微波轉接器頻帶寬，頻率范圍從4GHZ到110GHZ不等，插頭類型也有20多種可選，可以為客戶提供更多的產品選擇性，且駐波比小，插損低，可靠性又高，即使在復雜的測試環境也能正常使用，因此在各大領域都有廣泛的應用。

而且采用不銹鋼材質，并用精密CNC加工、共晶燒結工藝以及國內領先前沿的SMT生產線，最大化確保產品達到軍工級品質要求，機械耐用性能好，重復使用的壽命長，射頻泄露較小。還根據用戶的不同需求實現小批量快速定制服務。

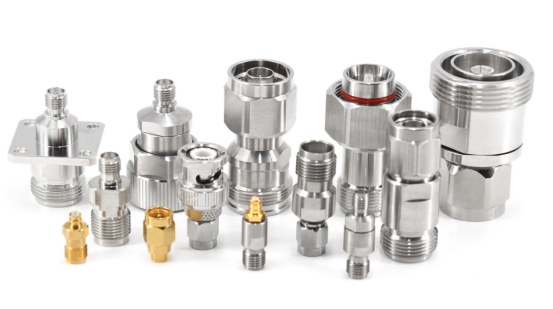

（▲系列間射頻微波轉接器）

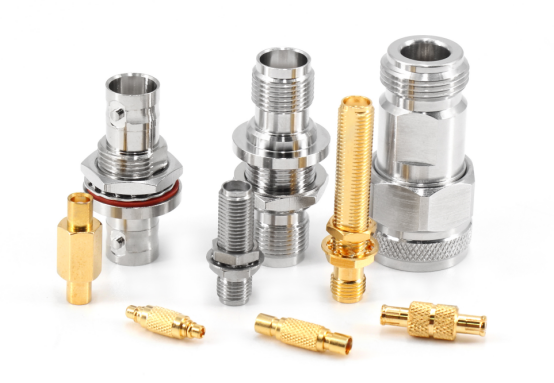

（▲系列內射頻微波轉接器）

目前這個公司技術產品有很多客戶案例，例如中廣核集團、清華大學、廣東長虹、中國計量院、中國航天東方紅等，客戶反饋一直不錯，所以還是值得信賴的品牌。

以上是為大家分享射頻微波轉接器的功能應用及性能指標，如果還有其他關于射頻轉接器的問題想要了解，可以給小編留言，我們期待與您一起探討。
