提到頻率特性分析儀，很多電源工程師第一時間想到的就是它的電源環路分析功能，其廣泛應用在消費類電子產品、電信、無線電、無線電視、衛星通訊、軍工航天等領域。頻率特性分析儀對排除電路故障起到了很大的作用，對于電源環路的檢測尤為重要。今天我們就來聊聊頻率特性分析儀都有哪些類型？我們又該如何根據具體情況選擇適合的頻率特性分析儀呢？

頻率特性分析儀，又被稱為頻率特性測試儀、掃頻儀，是一種用于接收和調節無線電信號的儀器，它能夠掃描無線電的頻率范圍，通過頻率特性分析儀快速定性、測量或動態地測量全部有源、無源二端口和四端口網絡的傳輸、信號電平、增益、衰減等多種電氣參數，并將測試結果以曲線的形式展現在屏幕上。

在電子測量中，工程師常用頻率測試分析儀來測量電路對網絡的阻抗特性和傳輸特性，其中傳輸特性包括增益與衰減特性、增幅特性、相頻特性等。頻率測試分析儀為被測網絡的調整、校準及故障的排除提供了極大的方便，大大提高了工作效率。

頻率分析儀的構成和分類：

頻率特性分析儀主要由掃頻信號發生器和顯示系統兩大部分構成。而掃頻信號發生器則是組成頻率測試儀的關鍵設備，主要由掃描電路、掃頻振蕩器、穩幅電路和輸出衰減器構成。

頻率特性分析儀的工作原理是由控制部分輸出信號，經固頻振蕩器和掃頻振蕩器混合再通過穩幅器、衰減器后作為掃頻信號輸出接入到被測網絡的輸入端，經檢波器和Y通道后出現在顯示器上。

頻率特性分析儀可以根據其特性分為以下幾種類型：

1、按照工作頻帶的寬度可分為寬帶掃頻儀和窄帶掃頻儀；

2、按照工作頻率的不同可分為低頻掃頻儀、中頻掃頻儀、高頻掃頻儀與超高頻掃頻儀；

3、按照處理方式的不同可分為模擬掃頻儀與數字掃頻儀；

4、按照用途的不同可分為音頻掃頻儀與視頻掃頻儀。

頻率特性分析儀的出現大大簡化了測量的操作流程，提高了工作效率，達到了讓測量過程快速、直觀、簡便的目的。但隨著現今技術設備的更新迭代發展，傳統的頻率分析儀漸漸不能滿足如今電源工程師的測試要求。頻率特性分析儀的好壞間接決定了電子產品的質量優劣，看似簡單的電源環路測試卻需要高精度的測試設備，這也成了業內眾多電源工程師所頭痛的問題。

電源工程師選購頻率特性分析儀，不僅僅需考量頻率特性分析儀的頻率范圍、輸出功率以及設備指標等因素，更希望其測量精度高且測量數據直觀，操作更方便、靈活，是一個更加數據化、智能化的測試儀器。

在如今大環境趨勢下，國內也涌現了一批廠家開始自主研發頻率特性分析儀。市場上出現了大量的頻率特性分析儀設備，性能上各有優劣，質量也是參差不齊。結合上述提到的選購原則，推薦芯啟源的FPA頻率特性分析儀，這也是芯啟源獨家推出的國內首款集電源環路分析、電子零部件阻抗測試等多種實用功能于一體的專業分析儀，能夠高精度測定增幅（增益）和相位，通過量化電源環路穩定性指標來預判產品頻率的穩定性，其測試精準、操作簡單、測試結果直觀易懂，一經上市就獲得了大量專業電源工程師的好評和認可。

芯啟源XF-618A頻率特性分析儀是一款能在1Hz~15MHz頻率范圍內精準測量輸入信號的振幅（增益）和相位差的精密儀器。儀器包含一路信號源輸出（OSC）和兩路測試輸入通道（CH1、CH2），可用于負反饋環路的穩定性測試（特別是針對開關電源的環路特性的測試）、電路輸出阻抗測試、電路的傳輸特性測試、元器件的阻抗測試。

為更方便工程師直觀了解測試數據和簡便操作，XF-618A頻率特性分析儀配合上位機軟件使用，通過USB數據線與電腦（PC）通信，利用上位機軟件控制，可以非常方便地對儀器進行操作，并且完成相應的測試項目，如：

1、各類電源的環路特性測量；

2、電源輸出阻抗測量；

3、電源傳輸特性測量；

4、波形測試；

5、電源抑制比（PSRR）測量；

6、電子元件的阻抗測量；

7、振幅、增益和相位測量。

該款頻率特性分析儀結合了當下工程師的測試需求，進行了創新研發，在技術上精益求精，大大提高了儀器測量的精度，測量誤差極小，測量增益精度±0.05、相位精度±0.2°，滿足高精度的測量要求，精準測量輸入信號的增幅（增益）和相位。

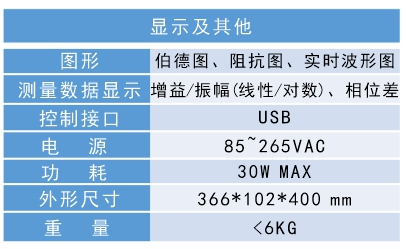

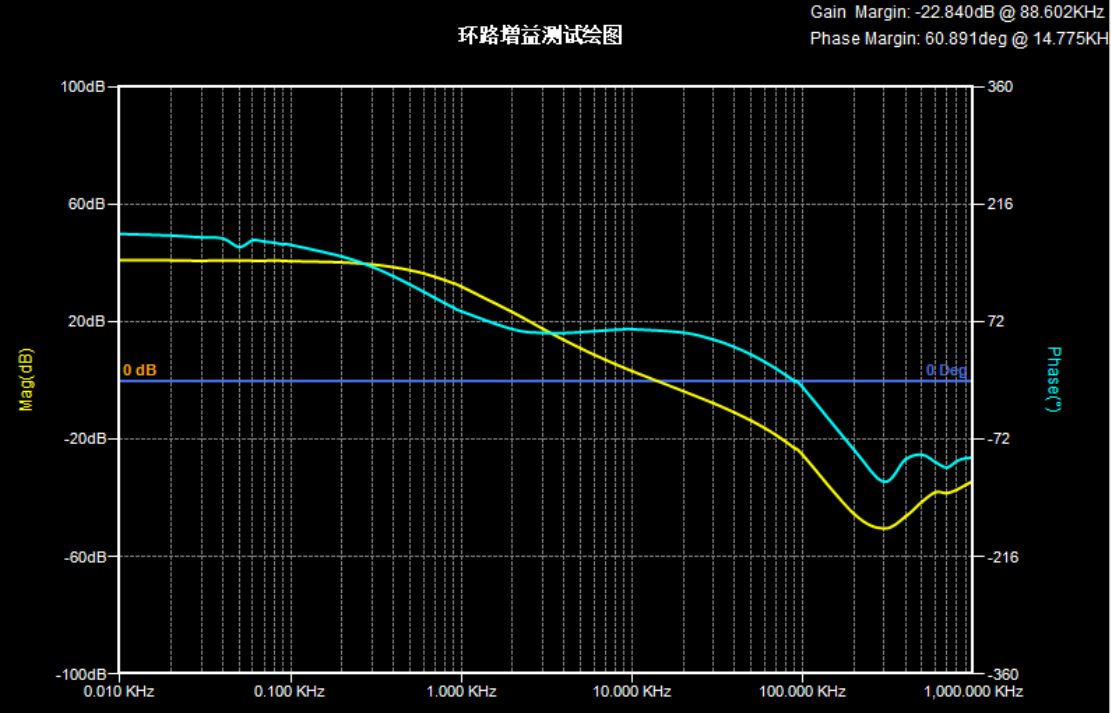

同時還通過技術革新，擁有伯德圖顯示、阻抗顯示功能，通過簡易示波器模式，實時顯示輸入波形，同時結合上位機軟件控制，讓儀器的測試結果更直觀易于使用，還能一鍵打印報告，方便圖文數據保存，大大提高了工作效率。

芯啟源的頻率特性分析儀具有測量精度高、可進行自動量程選擇、操作簡潔、數字化智能化的優勢，是如今高精度、高便利性要求下的最佳選擇。
