什么是射頻同軸負載？射頻同軸負載就是射頻微波無源器件，它的主要用途是用以吸收射頻能量的器件，改善電路的匹配情況，避免出現信號反射和信號干擾，又因其通常被接在電路的終端，又被稱為終端負載或匹配負載。

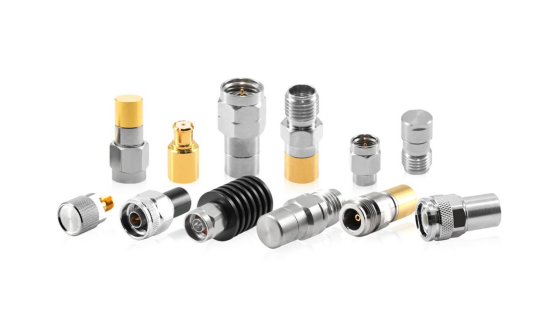

射頻同軸負載

射頻同軸負載廣泛應用在無線通信、衛星通信、雷達、醫療設備等領域，對空置的備用信道和測試端口進行阻抗匹配，用來射頻測試和吸收端口射頻能量，避免出現信號反射和系統間的信號干擾的現象，以保證設備的穩定性和可靠性。

雖說射頻同軸連接器本質上是一個比較理想的50Ω電阻，但它是射頻傳輸系統中重要組成部分之一，射頻同軸負載性能的好壞會直接影響整個系統的綜合性能。

而且射頻同軸負載的設計和制造要考慮諸多因素，像射頻范圍、材質、阻抗匹配、溫度系數等因素，廠家的設計和制作都需要高精度的工藝和設備才能生產出高質量的射頻同軸負載。那么要如何選擇高性能、高可靠性的射頻同軸負載呢？本文結合射頻同軸負載的構成以及關鍵性能指標給你一些選購建議。

一、射頻同軸負載的組成和分類

①組成

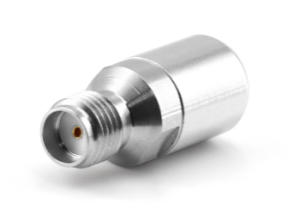

射頻同軸負載通常由內導體、外導體、螺套、寬頻電阻器組成。

②分類

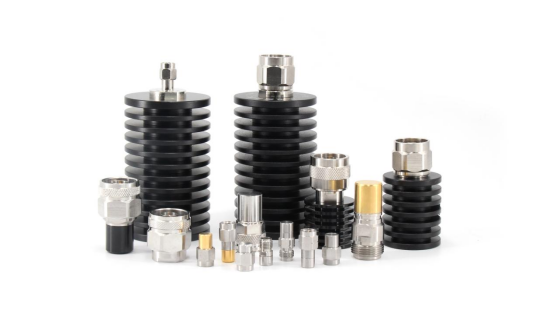

射頻同軸負載按功率劃分可分為小功率、中功率、大功率，不同的功率覆蓋決定了負載的使用場景。以小功率為例，小功率射頻同軸負載功率范圍在1-2w，涵蓋2.4mm、2.92mm、3.5mm、N型、SMA、SMP、TNC各種接頭類型。射頻同軸負載的種類眾多，他們的關鍵參數也各不一樣。

二、射頻同軸負載的主要指標

射頻同軸負載在現實中應用非常廣泛，但由于其型號、種類繁多，許多工程師在選購射頻同軸負載都會陷入困難，接下來就介紹一下射頻同軸負載的主要性能。

① 阻抗：目前常規的射頻同軸負載阻抗是50Ω與75Ω。

② 電壓駐波比：是指駐波波腹電壓與波節電壓幅度之比，此值大于或等于1，此值越小越好。

③ 頻率范圍：射頻同軸負載的工作頻率從直流DC開始，工作頻率一般取決于負載接口的類型。

④ 工作溫度：同軸負載配件之間熱膨脹系統的差異會導致器件可靠性降低，使同軸負載的工作性能不穩定，所以要盡可能選能確保器件穩定的溫度范圍。

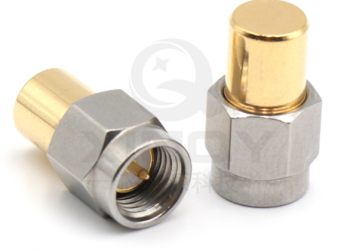

⑤ 材質：射頻同軸負載中，內導、外導、螺套以及外殼都是金屬材質，像黃銅、不銹鋼、鈹青銅等都是常見的金屬材料，各有優勢，如：

鈹青銅：

鈹青銅具有良好的電氣性能和熱傳輸性能，有較強的耐腐蝕性以及耐高溫性能，常用在接觸孔即插孔、彈性插針等地方。

黃銅：

黃銅質地柔軟且易于加工，相比鈹青銅，黃銅的熱接觸和導熱導電性能更好。同時黃銅對工業、海洋、大氣等各種腐蝕性環境有一定的抵抗作用，一般會在其表面電鍍金銀或鎳，提高它的耐腐蝕性，常用在連接器主體、外殼、外導體等地方。

不銹鋼：

不銹鋼材質穩定性好，熔點高、耐腐蝕且性能優異，一般用在外殼或外導體上。

綜上，常見的內導體材質有黃銅鍍金、鈹青銅鍍金，由于鈹青銅具有更好的彈性，其應用更為廣泛；而常見的外導體材質有不銹鋼、銅鍍金材質，不銹鋼材質更為耐用，但其制造成本高。

所以可以根據不同的應用場景和需求來選配射頻同軸負載，如在無線通信系統中，射頻同軸負載用于測試和校準無線電設備，雷達系統則是用于吸收雷達發射的能量，選擇時需要綜合考量各指標性能。

三、射頻同軸負載廠家推薦

射頻同軸負載的設計和制作都需要高精度的工藝和設備，所以生產商需要有豐富的經驗和完善的技術流程才能生產出高質量的射頻同軸負載，像芯啟源公司，有一批高精尖的專業射頻技術開發人員，利用先進的計算機仿真模擬算法及結構優化來完善射頻解決方案，技術成熟且技術領先于業內，已經可以媲美國外的高端產品。

同時芯啟源甄選了更能滿足優異性能需求的高品質材料，比如外導體和螺套都選用不銹鋼材質，表面還增加了鈍化處理工藝，進一步提高器件抗氧化、耐磨性能，更耐用。同時他們家的射頻同軸負載還有著體積小、低駐波、頻率寬（可覆蓋DC~67GHz）的優勢，性能更優異。

以上就是關于射頻同軸負載的一些分享啦，有疑問歡迎來評論區討論。
